El solar estaba situado entre bloques residenciales y el nuevo ferrocarril, que estaba en proceso de reforma y mejora. La proximidad con las estructuras existentes hizo extremadamente importante la necesidad de lograr la estabilidad del suelo en todo momento durante la ejecución de las zanjas, teniendo cada panel individual 1m x 8,5m y 11m de profundidad.
BAM Grondtechniek solicitó el apoyo y la asistencia de GEO para garantizar la estabilidad del muro pantalla durante un período mínimo de 12 horas, utilizando únicamente tecnología ecológica. Los productos seleccionados y el soporte técnico in situ hicieron posible la estabilización del suelo según el pedido del cliente y sin pérdidas de fluido en el suelo arenoso muy poroso y balastro ferroviario.
Desafíos

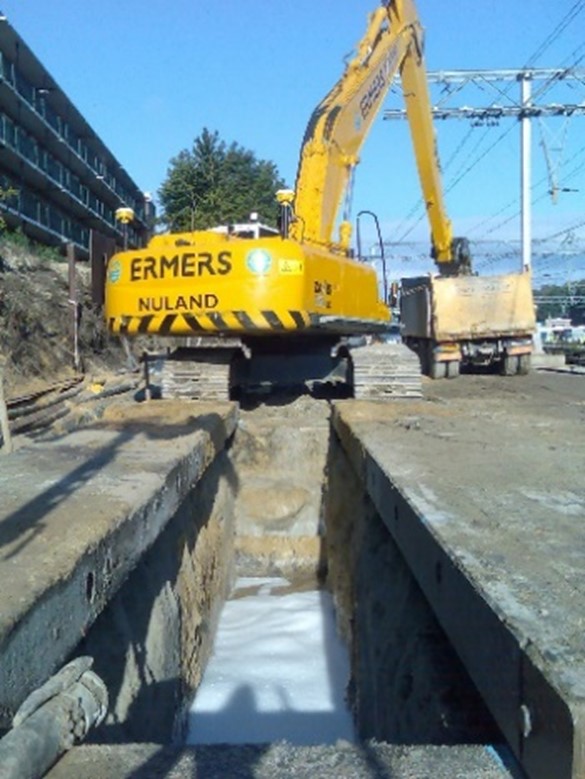

Un lugar de trabajo muy limitado, un espacio reducido disponible para el almacenamiento de lodos y el despliegue de grandes equipos de excavación: el equipo de pantalla fue reemplazado por una excavadora de largo alcance. Los servicios públicos subterráneos existentes atraviesan los 2 metros iniciales/superficiales de la zanja y un perfil geológico de suelo muy granular, de arenas y balastro ferroviario.
Los paneles de pantalla no eran muy profundos, pero el perfil del suelo incluía capas de suelo poroso, con potencial de pérdida de líquidos. Estas pérdidas podrían dificultar el mantenimiento del nivel de lodo y provocar el colapso. También aumentaría las necesidades de más volumen de almacenamiento y el consumo de polímeros.
Los trabajos de excavación se realizaron durante el turno de noche y el vertido de hormigón (o concreto) durante el turno de día. Esta planificación obligó a mantener las excavaciones abiertas durante un periodo mínimo de 12 horas y en algunos casos hasta 36 horas.
Solución

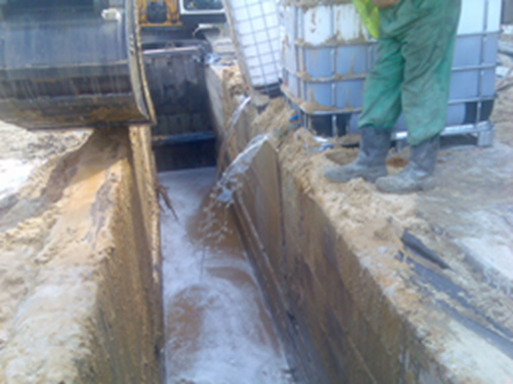

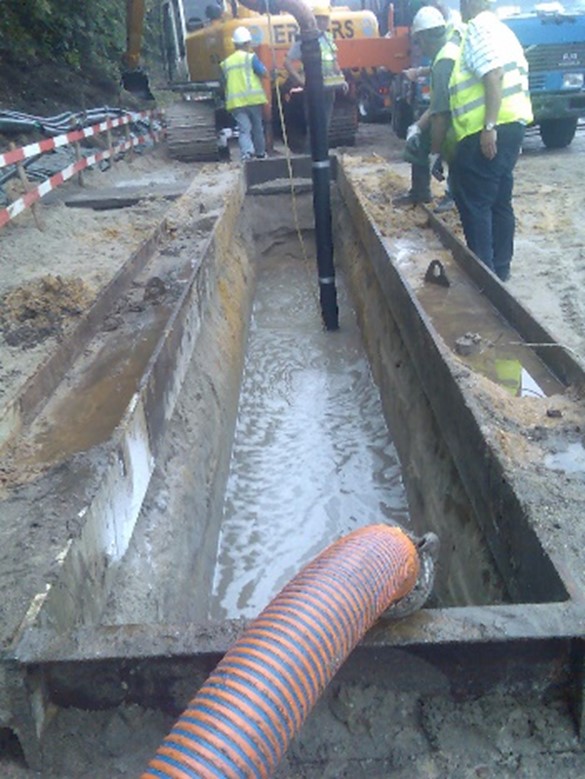

El fluido PolyMud® se utilizó como alternativa a la bentonita, como una tecnología más ecológica. Todo el ámbito del trabajo del muro pantalla concluyó con la estabilización del suelo asegurada con fluido polimérico combinada con silicato de sodio y aluminato de sodio (aditivos del fluido) vertidos a la zanja como medio de control de la pérdida de fluidos en el suelo de alta porosidad (arenas y balastro ferroviario).
La estabilización efectiva del suelo se logró con éxito durante períodos de 12 a 36 horas. No se produjo una caída sustancial en el nivel de lodo, ya que el uso de los aditivos de lechada mantuvo las pérdidas al mínimo y el consumo de polímeros bajo control.
Una de las razones para la elección del sistema G3 fue el área limitada disponible para instalar una planta de lodos tradicional para bentonita. Este tipo de tecnología requiere menos tanques de almacenamiento y no necesita un mezclador ni una unidad de desarenado. El proceso de mezcla simplificado y rápido del polímero también jugó un papel importante.
Cifras clave
Ámbito:
Un total de 170 metros lineales de pantalla con una sección transversal de un metro divididos en 22 elementos de 8,5 m de largo y 11 metros de profundidad.
Logros:
Paneles de pantalla completados con estabilidad del suelo y abiertos por un período de hasta 36 horas.
Esquema simplificado de la planta de dosificación y lodo hidratado/listo para usar en 15 minutos.
Reducción al mínimo de las pérdidas de fluidos.
Preservación del entorno circundante y eliminación de fluidos en obra, después del tratamiento.
Geología:
Capa superior de suelo orgánico con instalaciones subterráneas que se cruzan en los primeros 3 m. Los estratos edáficos subsiguientes incluyeron sucesiones de diferentes extractos de arenas finas y arenas limosas. Los primeros 2 m eran gravas puras ya que había una capa contigua de balastro.
